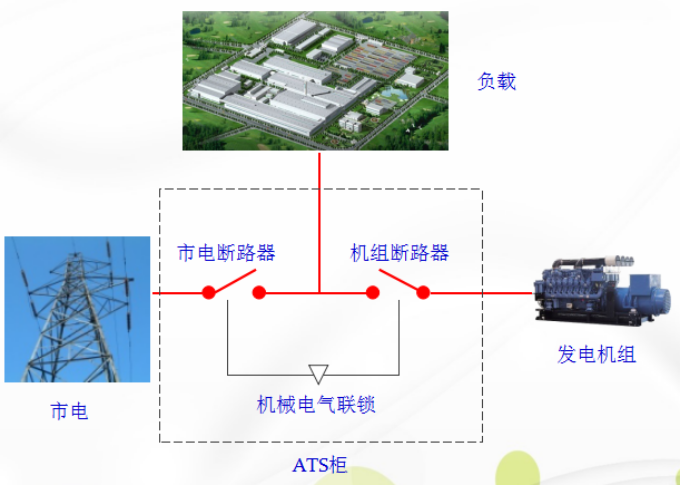

ATS转换柜示意图

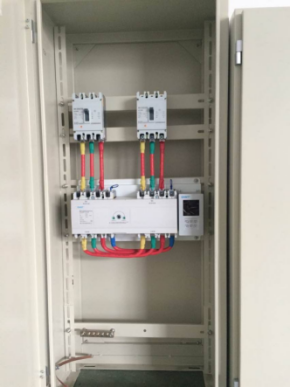

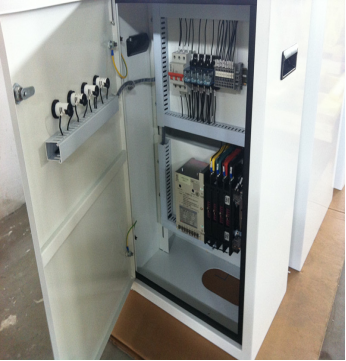

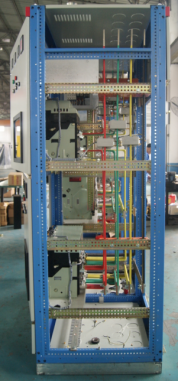

主要由控制元件及断路器组成，可以手动或自动控制的通断进行送电。结构简单操作方便，操作人员容易掌握使用方法。其功能能满足各类用户的需求，开关柜可应用于发电机组进行通断电用，也可以用于其它的配电设备。

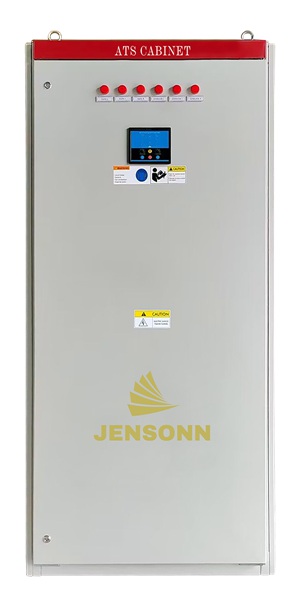

对电力中断要求较严的电力系统，就应该使用市电 / 发电机组自动切换系统。 ATS 自动转换柜可以实现两路电源的全自动转换，即当主电源停电或发生故障时，备用电源自动投入，主电源恢复正常时，又自动恢复到到主电源供电。

原供应系统若为市电 , 当市电停电或三相缺相、欠压时 , 自动切换系统立即自动启动发电机组 , 发电机启动运行后，电压频率正常后负载供电，当市电恢复正常后自动切换到市电供电，延时停发电机组。

原供应系统若为发电机组 , 当发电机组遇故障停机时，自动切换系统立即切断发电机组供电并自动转换到市电供电。从而实现供电系统的快速恢复和无人值守功能。从而维持正常的电力供给。

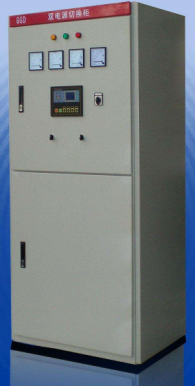

双电源转换箱具有自动转换、手动转换功能，如自动转换失效，可应急采用手动转换功能使用，双电源转换箱在系统故障或需维修时，可手动转至0#，从而保障配电系统安全可靠运行；双电源转换箱还可监控主用电源与备用电源的电力参数（电流、电压、频率、有功功率、无功功率等），实时观察电源的参数，可更快捷、有效的了解配电系统的实际状况。

双电源转换柜主要用于数据中心、机场、消防系统等不可断电的领域。
